40熟妇日本japanese_国产精品无码天天爽视频_香港aa三级久久三级_小黄网站在线观看_女色网站_婷婷99狠狠躁天天躁中文字幕

負責人:王偉
電 話:13387554435
地 址:武昌區三角路新村1號美城清芷園丁香苑6棟4單元1-2層2號

027-88605306

新手焊工如何控制熔池溫度?

發布時間:2024-11-22 瀏覽次數:51439次

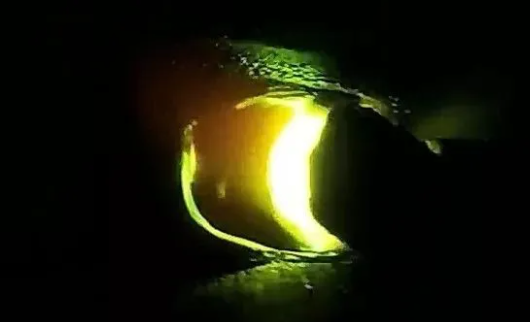

熔池溫度,直接影響焊接質量,熔池溫度高、熔池較大、鐵水流動性好,易于熔合,但過高時,鐵水易下淌,單面焊雙面成形的背面易燒穿,形成焊瘤,成形也難控制,且接頭塑性下降,彎曲易開裂。

熔池溫度低時,熔池較小,鐵水較暗,流動性差,易產生未焊透,未熔合,夾渣等缺陷。

熔池溫度與焊接電流、焊條直徑、焊條角度、電弧燃燒時間等有著密切關系,針對有關因素采取以下措施來控制熔池溫度。

1、焊接電流與焊條直徑

根據焊縫空間位置、焊接層次來選用焊接電流和焊條直徑,開焊時,選用的焊接電流和焊條直徑較大,立、橫仰位較小。

如12mm平板對接平焊的封底層選用φ3.2mm的焊條,焊接電流:80-85A,填充,蓋面層選用φ4.0mm的焊條,焊接電流:165-175A,合理選擇焊接電流與焊條直徑,易于控制熔池溫度,是焊縫成形的基礎。



2、運條方法

圓圈形運條熔池溫度高于月牙形運條溫度,月牙形運條溫度又高于鋸齒形運條的熔池溫度,在12mm平焊封底層,采用鋸齒形運條,并且用擺動的幅度和在坡口兩側的停頓,有效的控制了熔池溫度,使熔孔大小基本一致,坡口根部未形成焊瘤和燒穿的機率有所下降,未焊透有所改善,使乎板對接平焊的單面焊接雙面成形不再是難點。

3、焊條角度

焊條與焊接方向的夾角在90度時,電弧集中,熔池溫度高,夾角小,電弧分散,熔池溫度較低,如12mm平焊封底層,焊條角度:50-70度,使熔池溫度有所下降,避免了背面產生焊瘤或起高。

又如,在12mm板立焊封底層換焊條后,接頭時采用90-95度的焊條角度,使熔池溫度迅速提高,熔孔能夠順利打開,背面成形較平整,有效地控制了接頭點內凹的現象。



4、電弧燃燒時間

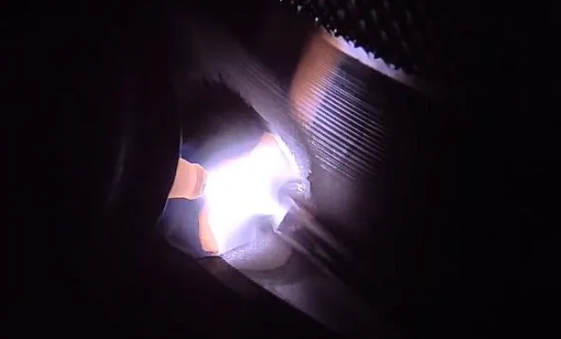

φ57×3.5管子的水平固定和垂直固定焊的實習教學中,采用斷弧法施焊,封底層焊接時,斷弧的頻率和電弧燃燒時間直接影響著熔池溫度。

由于管壁較薄,電弧熱量的承受能力有限,如果放慢斷弧頻率來降低熔池溫度,易產生縮孔,所以,只能用電弧燃燒時間來控制熔池溫度。

如果熔池溫度過高,熔孔較大時,可減少電弧燃燒時間,使熔池溫度降低,這時,熔孔變小,管子內部成形高度適中,避免管子內部焊縫超高或產生焊瘤。











主站蜘蛛池模板: 江安县| 鸡泽县| 四平市| 林口县| 公安县| 东乡| 资中县| 固原市| 晋江市| 大港区| 石狮市| 武川县| 武山县| 五台县| 教育| 泾源县| 鄂托克旗| 巴林左旗| 伊宁县| 光泽县| 淳化县| 宁城县| 五台县| 台湾省| 石柱| 灵台县| 红河县| 宁陕县| 石屏县| 泸定县| 清新县| 邛崃市| 禹城市| 陵川县| 都兰县| 靖西县| 延安市| 吴旗县| 舞钢市| 平和县| 蒲城县|
